局部放电是电气设备中亟需预防和诊断的常见故障，它会大幅缩短设备寿命，甚至造成设备损毁。而传统检测手段不仅依赖专业技术人员和复杂设备，还耗时费力，难以及时准确地完成故障判定。
其高科技的声学成像仪作为一种新型局部放电检测仪器，在局放检测领域展现出巨大的优势，由最初的“黑科技”阶段逐渐成长为客户的“好帮手”，助力用户解决实际故障问题，走上客户认可之路。

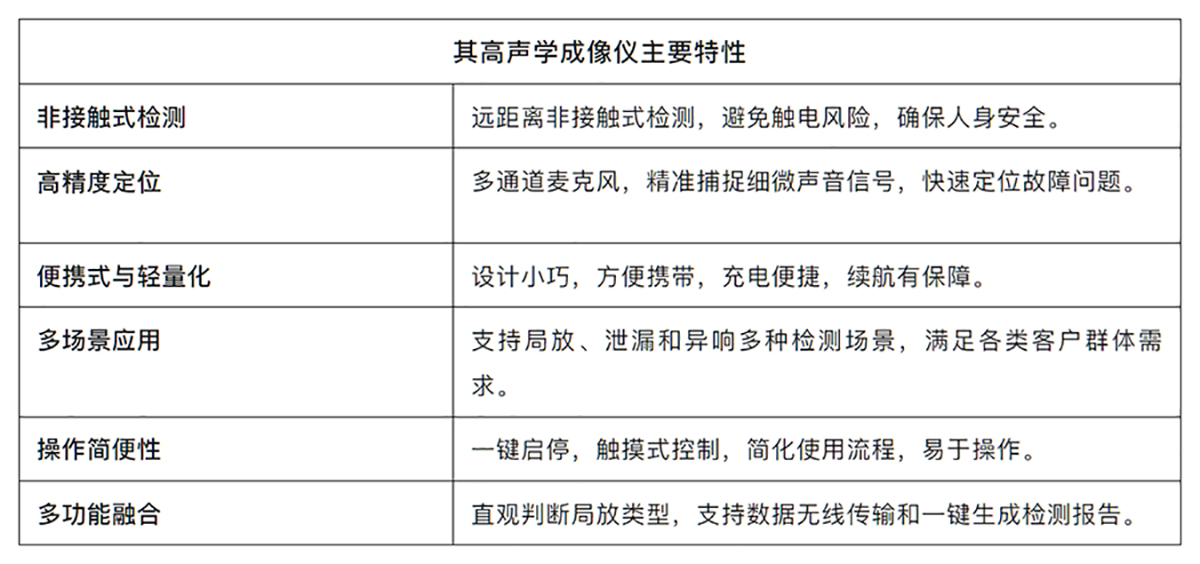

其高声学成像仪具有以下技术优势：
随着新质生产力和技术的创新发展，声学成像仪有望成为电力系统维护、气体泄漏检测和异响定位等应用场景中不可或缺的助力，为设备的维护和管理提供强有力的支撑。
以下是部分客户在使用其高科技声学成像仪排查局部放电故障的实际案例，声学成像仪在客户局放巡检过程中发挥着可靠的协同作用。

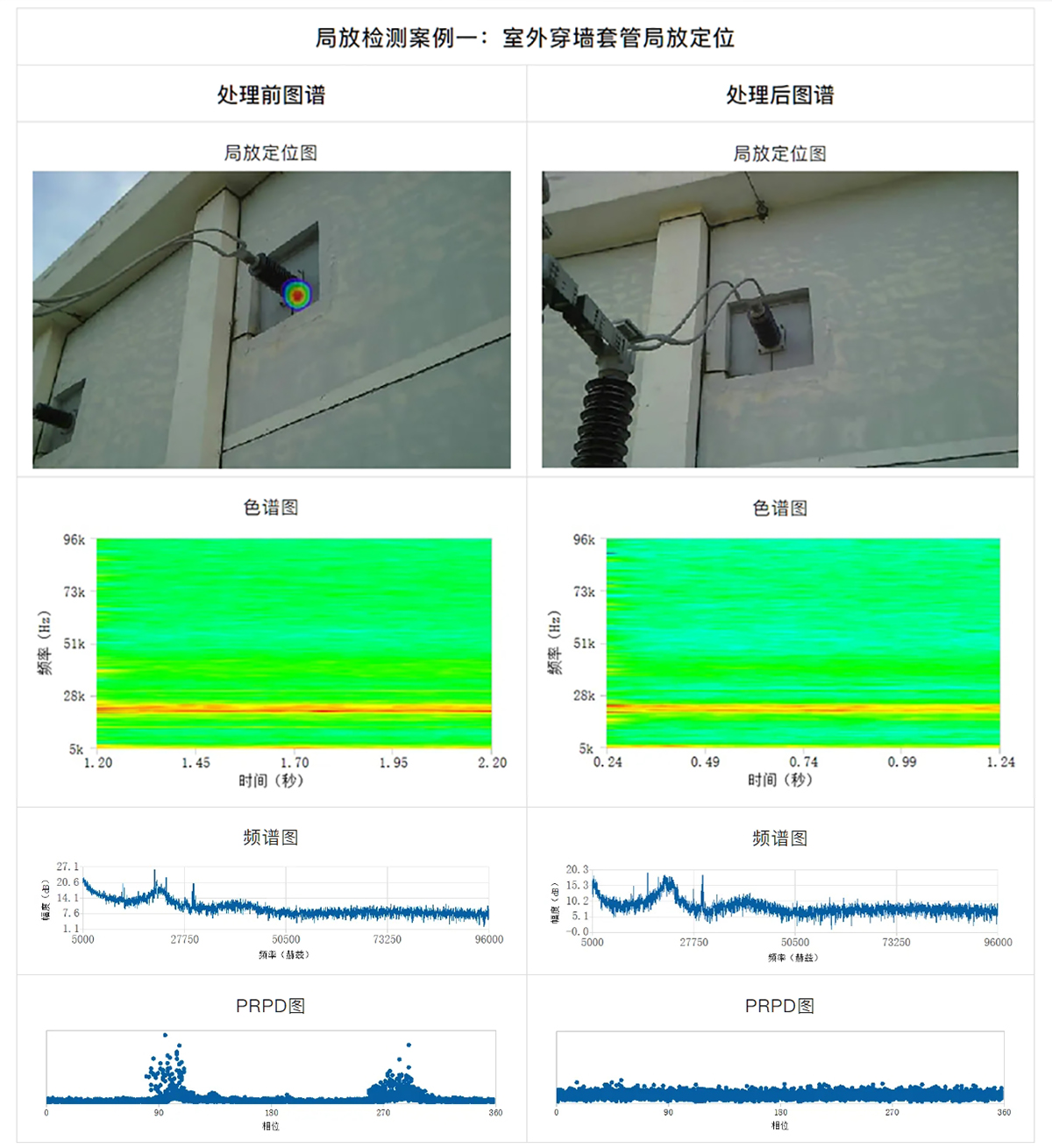

处理前：室外穿墙套管在20kHz~50kHz频段范围内出现局部放电定位光斑，色谱图和频谱图上25kHz能量值为17dB，PRPD图出现明显相位聚焦效应，判断为沿面放电或内部放电。
处理后：对室外穿墙套管进行清洁维护，复测该异常点位，声学成像仪在20kHz~50kHz频段范围内无超声成像光斑，在25kHz频段超声信号能量分贝值明显降低，并且PRPD也无相位聚焦效应，该测点局部放电现象消失。
结论：在定位到室外穿墙套管局部放电后，对局部放电异常点进行清洁维护后，超声信号声压和周围环境分贝值大致相同，PRPD图无相位聚焦，局部放电故障排除。
建议：按照固定周期进行复检。

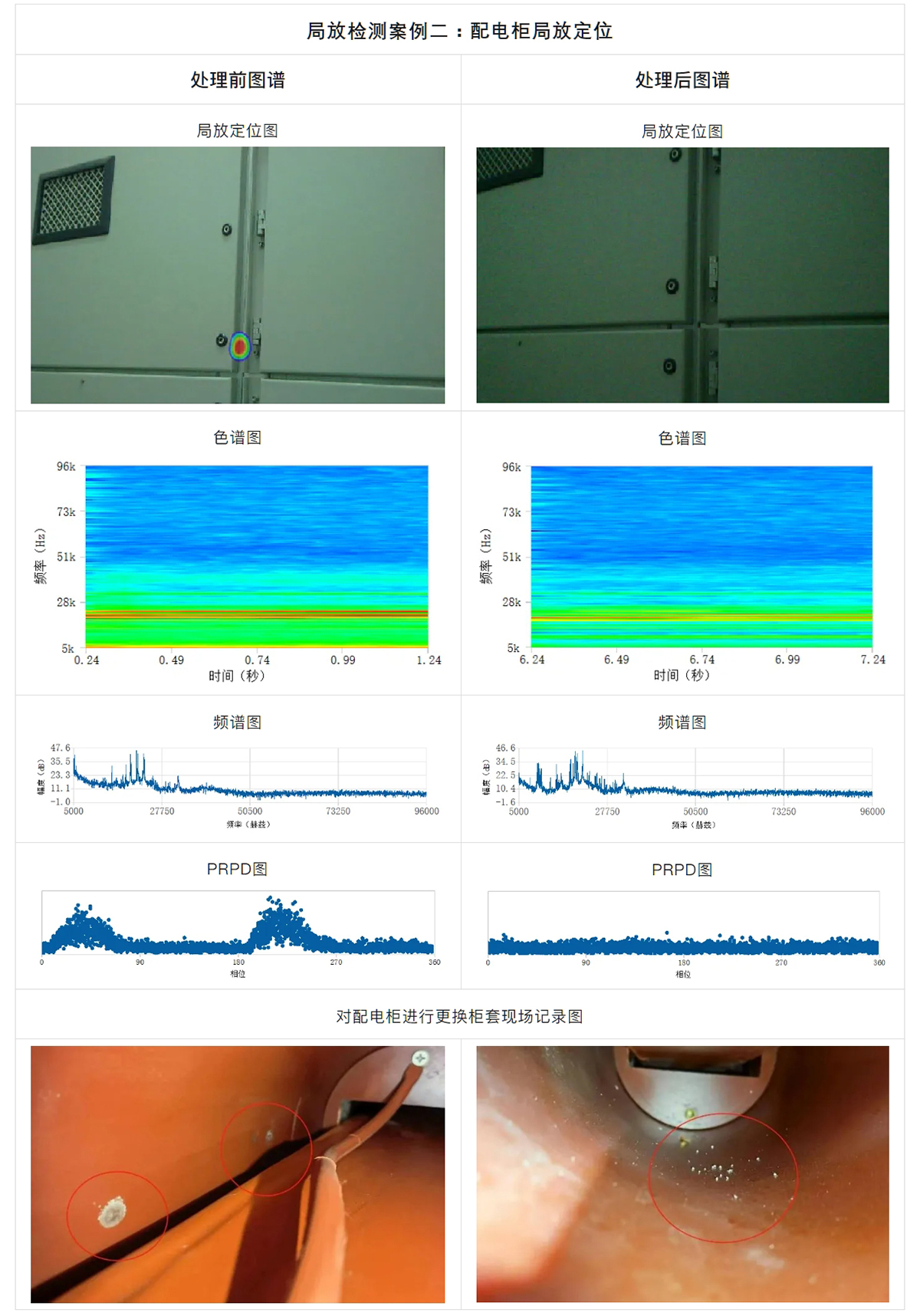

处理前：对配电室内配电柜采用其高声学成像仪进行批量快速巡检，发现其中编号为27DL/2HY柜背面中部缝隙处存在局部放电现象，在20kHz~50kHz定位频段区间出现定位光斑，PRPD图存在明显的相位聚焦，判断该开关内部出现沿面放电或内部放电。
第一次处理后：对27DL/2HY柜进行停电开柜检查，发现穿柜套管内出现白色沉积物，对该穿柜套管进行清理维护，清理后对该柜进行复测，仍存在PRPD相位聚焦，局部放电未消除。
第二次处理后：对该柜进行停电开柜复查，再次发现穿柜套管内有白色沉积物，对该穿柜套管采取更换新措施。对更换后的柜体再次进行检测，无局部放电现象，局放故障消除。
结论：在采用常规清理手段未能消除局放故障时，采取更换穿柜套管措施，复测发现超声局放现象消失，PRPD图无相位聚焦，超声波信号声压和环境噪声分贝值一致，所定位的局部放电故障排除。

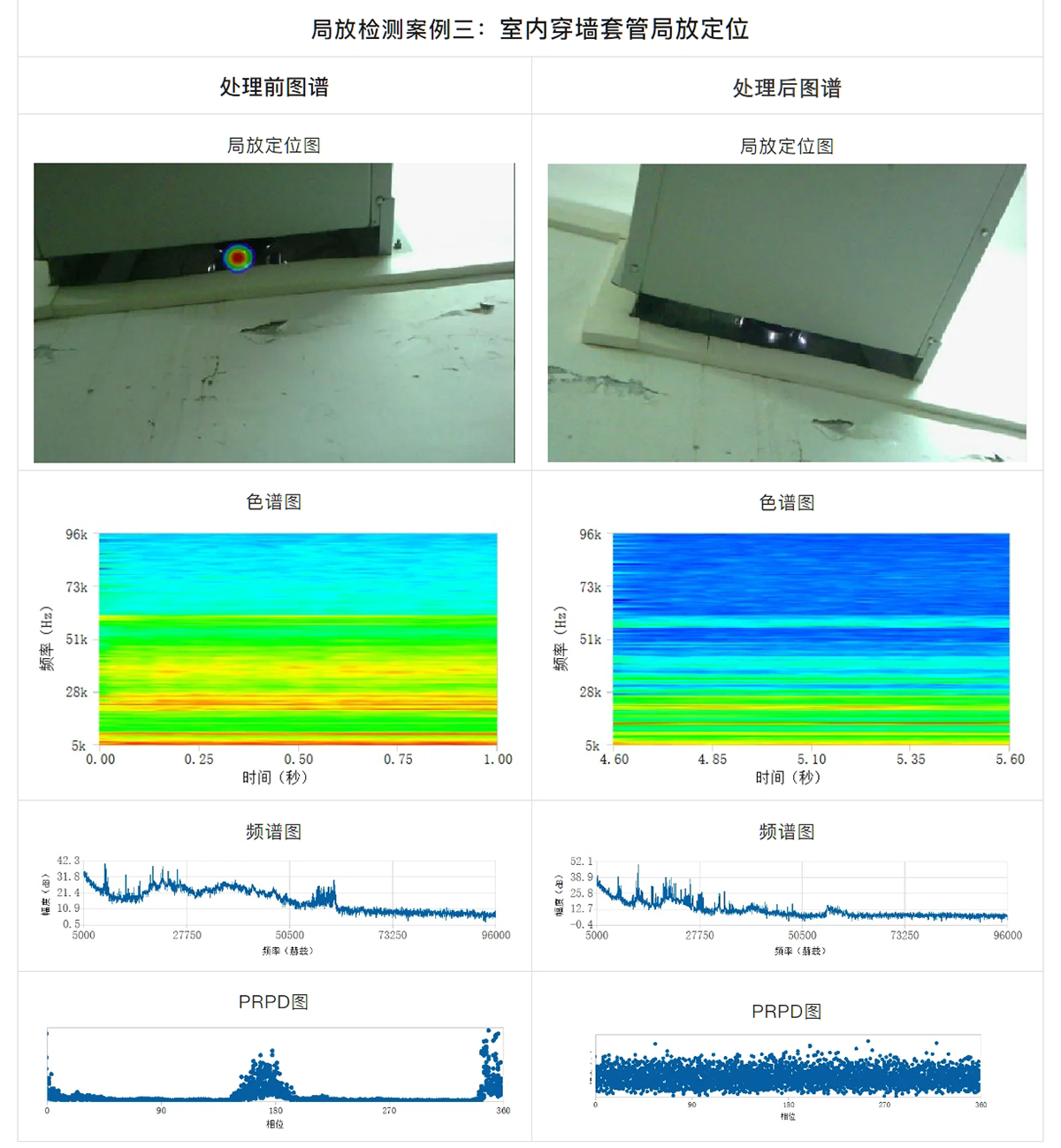

处理前：定位到室内穿墙套管存在局部放电，超声成像在20kHz~50kHz频段范围内出现成像光斑，超声信号的PRPD图存在明显的相位聚焦效用，判断室内穿墙套管放电类型为沿面放电或者内部放电。
处理后：对发现局放的室内穿墙套管进行清理维护，超声成像没有出现聚焦光斑，超声波定位频段的声音能量和现场环境噪声能量值一致，超声信号的PRPD图相位聚焦现象消失，局部放电问题得以消除。
结论：经过对定位局放异常点进行清理维护后故障消除。
===============================================================
通过上述客户反馈的案例可以发现，其高科技的声学成像仪可以对局放故障进行快速定位，帮助用户及时发现故障点，减少设备停机时间和维修成本。
目前声学成像仪作为一种先进的检测工具，在各个行业中都展现出其独特的优势，通过准确定位故障点、实时检测和快速诊断等功能，为客户解决实际问题，提高了工作效率，降低了运营成本，同时增强了安全性。
随着技术的不断进步，声学成像仪的应用领域还将继续扩大，为各行各业带来更多益处。

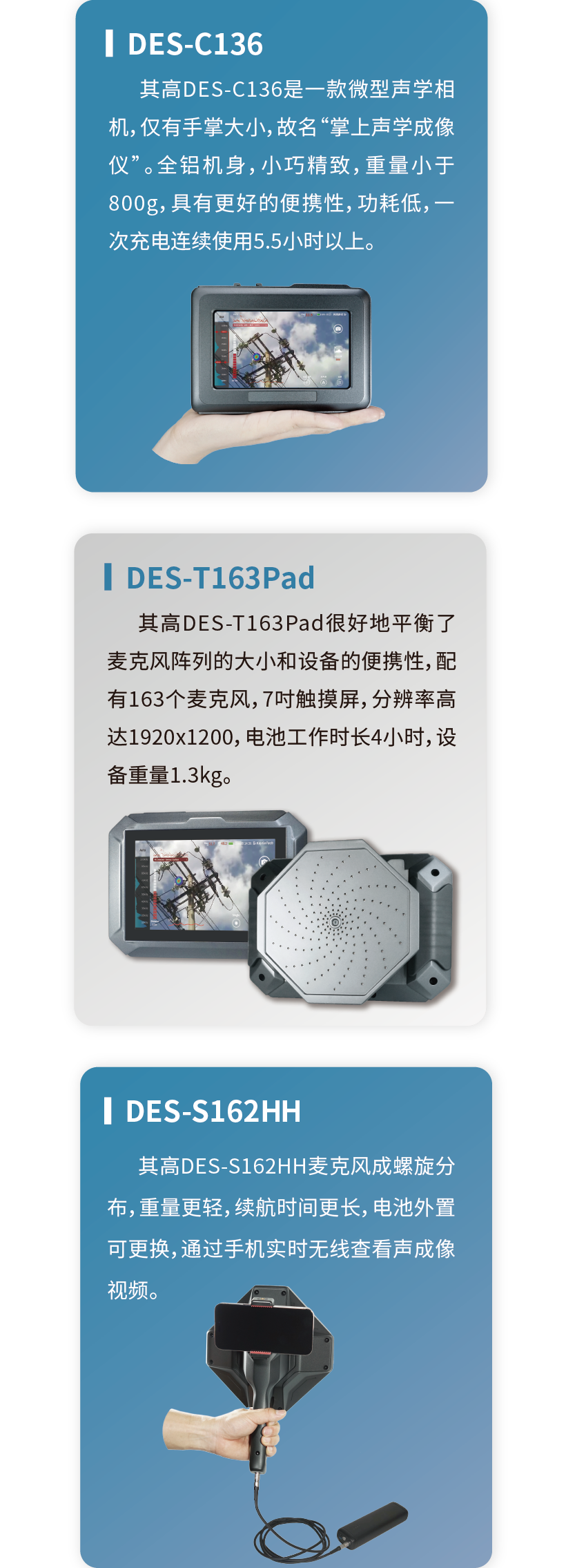

其高“多耳神”系列声学成像仪是其高科技自研的声音可视化仪器，凭借其在声学领域多年的技术积累和解决相关实际应用问题的实践经验，使得其高声学成像仪在局放故障检测、气体泄漏和异响定位场景中更加可靠，受到客户广泛认可。
