应用背景
随着时代快速发展,对于空调冰箱等常见白电产品,除了关注其本身的制冷制热性能之外,用户对其它附加性能要求也越来越高,其中噪声水平也逐渐成为衡量白电产品质量一个非常重要的指标。那么对于空调产品,除了其常见的压机声、冷媒音、传递音、拍频音、风道系统的气动噪声之外,还有一些结构件之间的碰撞、共振产生的异响和空调室内机刚启动一段时间内产生的噼啪异响。
解决方案
而对于这种由于振动产生的异响和热胀冷缩产生的噼啪声,单一通过人耳主观听感很难精准的判断异响产生的具体位置,而通过其高科技的DES-T144声波成像仪,可以对异响位置进行快速精准的定位,帮助工程师快速找到异响位置,在一定程度上为相关人员进行异音整改提供方向,缩短产品开发周期。
测试结果

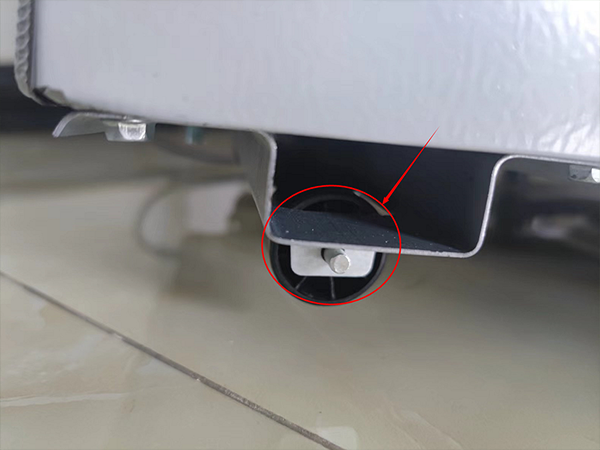

购买的某冰箱产品,在使用一段时间后出现轻微异响,采用DSE-T144声波成像仪对其进行定位排查,发现在其滚轮的一个角定位到光斑。
通过检查定位到的光斑位置,发现是冰箱运行过程产生的振动传递到底角轮子和固定轮子的铁片之间产生异响,后将其紧固后异响消失。

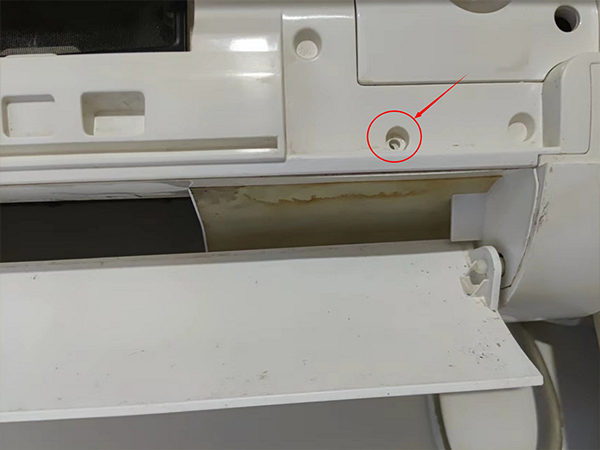

某用户在空调使用过程中产生异响,进行听感主观评价初步判断为面板颤振产生的异响,采用其高科技DSE-T144声波成像仪进行异响定位,发现面板右侧位置定位到光斑。
根据定位到的光斑位置,打开前面板进行排查,发现在光斑所在位置附近的前面板和底座的一个固定螺钉松动掉落,前面板和其接触的结构件松动导致的异响,后将螺丝加固颤振音消失。
空调内机面板、底座较为常见是一些ABS等塑料件结构,在空调刚启动时短时间内塑料件温差较大,且不同零件间存较大差异,由于其热胀冷缩导致塑料件之间产生相对位移,相互挤压产生霹叭异响,因此空调内机的热胀冷缩音一直是行业内的痛点,影响用户使用体验。

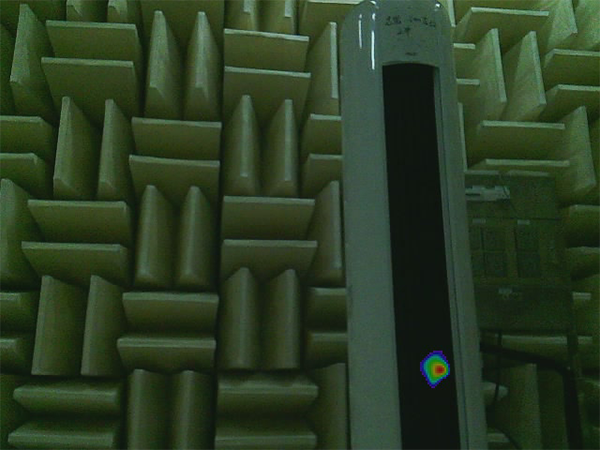

在半消声室内对柜机进行异响听感体验和测试,人耳主观能较为清晰听清热胀冷缩导致的噼啪异响,但几乎很难判断是哪个部位产生,采用DES-144声波成像仪,基本上可以快速定位异响位置,那么通过这样一种手段捕捉热胀冷缩产生的异响,让声音看的见,可以辅助工程人员快速开展后续整改措施。
改进建议
根据测试所确定的声源位置,常见的颤振问题,可以人为根据定位到的点位进行快速排查,对松动位移进行预紧处理,快速有效对故障进行排查,对应热胀冷缩可以根据定位到的异响位置进行贴绒布、海绵或者对结构接触部件进行模型修改,使接触部分装配更贴合。
