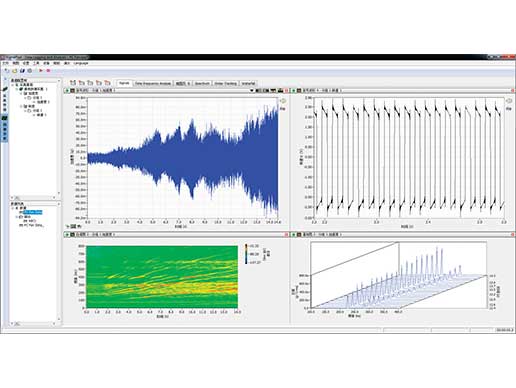

SignalPad测控软件
SignalPad测控软件是一款多功能信号采集与分析软件, 无需编程即可完成信号采集、存储、回放、分析、报告生成等功能。SignalPad测控软件可采集电压、电流、声音、振动、应变、温度、扭矩等多种类型信号;支持在线和离线分析,分析功能包括功率谱、滤波、积分、微分、数学公式、倍频程、振动级、声压级、联合时频、阶次分析、频响函数、模态分析等。
SignalPad特别适合用于声音振动相关应用,包括振动噪声NVH测试、声学声品质测试、机器故障诊断与状态监测、结构动态特性测试、疲劳分析、车载数据记录、通用数据记录与回放等。
SignalPad测控软件免费试用>
软件特点
功能模块
典型应用
使用教程
展开
软件特点
简单易用
无需任何编程,即可进行数据采集、存储和回放;
所有配置可保存,方便重复使用;
隐藏并自动完成复杂的硬件配置,可轻松入门;
界面可在多种模式间切换,支持触摸屏操作。
专业信号处理
功率谱、滤波、积分、微分等信号处理方法;
最大值、最小值、RMS、均值、方差等统计方法;
振动级、声压级、倍频程、阶次谱、阶次跟踪、瀑布图、联合时频分析、声品质、频响函数等振动噪声测试测量算法。
界面友好灵活
界面的显示内容、显示方式等可编辑配置;
可根据不同应用的需求和使用配置界面;
界面配置和算法配置可保存为项目文件,方便在不同界面配置之间切换。
硬件即插即用
支持所有NI数据采集卡,总线和接口类型从USB、以太网、Wi-Fi、PCI 、PXI到PXIe,信号类型从电压、电流、温度、应变、扭矩、加速度到声压,从一般数据采集卡到模块化仪器,所有的NI数据采集设备均可在SignalPad中即插即用,无需编程。
SignalPad测控软件九大模块
> SignalPad基础模块
可以实现从通道配置、数据采集到信号显示、统计分析、存储与回放和数据导出等一系列功能。
了解更多
> SignalPad基本信号处理模块
可以实现功率谱、互谱、滤波、积分、微分、重采样以及直方图等常见的信号处理功能。
了解更多
> SignalPad NVH模块
可以实现振动级、声压级与倍频程谱的计算和结果显示。
了解更多
> SignalPad高级 NVH模块
包含响度、锐度、粗糙度以及波动强度等声品质分析功能。
了解更多
> SignalPad声学分析模块
用于完成声学特征参数的测试,包括声强、声功率的测试。
了解更多
> SignalPad旋转机械模块
可以完成倒谱、转速、阶次分析、阶次跟踪、包络以及色谱图和瀑布图等分析功能。
了解更多
> SignalPad动态特性分析模块
包括频率响应函数(FRF)测量功能,支持多种频率响应函数测量实验分析方法。
了解更多
> SignalPad模态分析模块
包括三维建模、FRF数据采集与测量、模态分析、振型相关分析、ODS与振型动画等功能。
了解更多
> SignalPad冲击响应模块
同步采集多通道冲击振动响应信号,分析计算各种Q值下的冲击响应谱,与标准限值曲线比较。
了解更多
典型应用
声学测试与分析
实验室消声室中测量物体的声学特征,如倍频程、声压级、声功率、响度等,还提供麦克风阵列声音成像算法,用于定位噪声源位置。
振动噪声(NVH)
采集存储振动或噪声信号, 对信号实时处理与显示,包括功率谱、滤波、统计、积分、微分、振动级等,准确定量地了解被测物的振动噪声特征与大小。
结构测试与分析/模态分析
提供模态测试与分析的完整工具,可以做捶击模态试验、工作模态分析、阶次模态分析,支持多种高级模态分析算法,保证分析结果的准确性。
旋转机械故障诊断与健康状态监测
提供专用分析工具方便您诊断定位旋转机械的故障或振动噪声异常。阶次谱、阶次跟踪为您定位旋转机械故障部件或部位提供定量直观的参考信息。
